Введение в модель данных SQL



Примеры определений базовых таблиц


Определим таблицы служащих (EMP), отделов (DEPT) и проектов (PRO). Эти таблицы имеют заголовки, показанные на рис. 12.1.

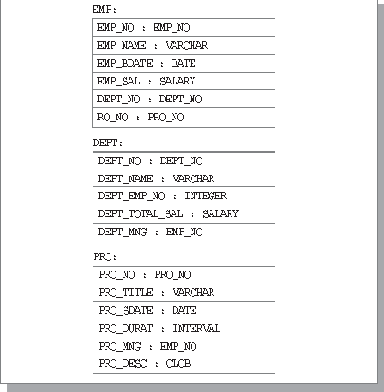

Рис. 12.1.  Заголовки таблиц EMP, DEPT и PRO

Столбцы EMP_NO, EMP_SAL, DEPT_NO, PRO_NO, DEPT_TOTAL_SAL, DEPT_MNG и PRO_MNG определяются на ранее определенных доменах (определения доменов EMP_NO и SALARY приведены в предыдущей лекции). Первичными ключами отношений EMP, DEPT и проектов PRO являются столбцы EMP_NO, DEPT_NO и PRO_NO соответственно. В таблице EMP столбцы DEPT_NO и PRO_NO являются внешними ключами, указывающими на отдел, в котором работает служащий, и на выполняемый им проект соответственно. В таблице DEPT внешним ключом является столбец DEPT_MNG, указывающий на служащего, являющегося руководителем соответствующего отдела, а в таблице PRO внешним ключом является столбец PRO_MNG, указывающий на служащего, являющегося менеджером соответствующего проекта. Другие ограничения целостности мы обсудим позже.

Определим таблицу EMP:

(1) CREATE TABLE EMP ( (2) EMP_NO EMP_NO PRIMARY KEY, (3) EMP_NAME VARCHAR(20) DEFAULT 'Incognito' NOT NULL, (4) EMP_BDATE DATE DEFAULT NULL CHECK ( VALUE >= DATE '1917-10-24'), (5) EMP_SAL SALARY, (6) DEPT_NO DEPT_NO DEFAULT NULL REFERENCES DEPT ON DELETE SET NULL, (7) PRO_NO PRO_NO DEFAULT NULL, (8) FOREIGN KEY PRO_NO REFERENCES PRO (PRO_NO) ON DELETE SET NULL, (9) CONSTRAINT PRO_EMP_NO CHECK ((SELECT COUNT (*) FROM EMP E WHERE E.PRO_NO = PRO_NO) <= 50));

Последовательно обсудим части этого определения. В части (1) указывается, что создается таблица с именем EMP. В части (2) определяется столбец EMP_NO на домене EMP_NO. У этого столбца не определено значение по умолчанию, и он объявлен первичным ключом таблицы (это ограничение целостности добавляется через AND к ограничениям, унаследованным столбцом от определения домена). Помимо прочего, это означает неявное указание запрета для данного столбца неопределенных значений. В части (3) определен столбец EMP_NAME на базовом типе данных символьных строк переменной длины с максимальной длиной 20. Для столбца указано значение по умолчанию – строка 'Incognito', и в качестве ограничения целостности запрещены неопределенные значения. В части (4) определяется столбец EMP_BDATE (дата рождения служащего). Он имеет тип данных DATE, значением по умолчанию является NULL (даты рождения некоторых служащих неизвестны). Кроме того, ограничение столбца запрещает принимать на работу лиц, о которых известно, что они родились до Октябрьского переворота. В части (5) определен столбец EMP_SAL на домене SALARY. Значение по умолчанию и ограничения целостности наследуются из определения домена. В части (6) столбец DEPT_NO определяется на одноименном домене (для наших целей его определение несущественно), но явно объявляется, что значением по умолчанию этого столбца будет NULL (некоторые служащие не приписаны ни к какому отделу). Кроме того, добавляется ограничение внешнего ключа: столбец DEPT_NO ссылается на первичный ключ таблицы DEPT. Определено ссылочное действие: при удалении строки из таблицы DEPT во всех строках таблицы EMP, ссылавшихся на эту строку, столбцу DEPT_NO должно быть присвоено неопределенное значение. В части (7) определяется столбец PRO_NO. Его определение аналогично определению столбца  DEPT_NO, но ограничение внешнего ключа вынесено в часть (8), где оно определяется в полной форме как табличное ограничение. Наконец, в части (9) определяется табличное проверочное ограничение с именем PRO_EMP_NO, которое требует, чтобы ни в одном проекте не участвовало больше 50 служащих (правила построения соответствующего условного выражения поясняются в следующих лекциях).

Определим таблицу DEPT:


(1) CREATE TABLE DEPT ( (2) DEPT_NO DEPT_NO PRIMARY KEY, (3) DEPT_EMP_NO INTEGER NOT NULL CHECK ( VALUE BETWEEN 1 AND 100), (4) DEPT_NAME VARCHAR(200) DEFAULT 'Nameless' NOT NULL, (5) DEPT_TOTAL_SAL SALARY DEFAULT 1000000.00 NOT NULL CHECK (VALUE > = 100000.00), (6) DEPT_MNG EMP_NO DEFAULT NULL REFERENCES EMP ON DELETE SET NULL CHECK (IF (VALUE IS NOT NULL) THEN ((SELECT COUNT(*) FROM DEPT WHERE DEPT.DEPT_MNG = VALUE) = 1), (7) CHECK (DEPT_EMP_NO = (SELECT COUNT(*) FROM EMP WHERE DEPT_NO = EMP.DEPT_NO)), (8) CHECK (DEPT_TOTAL_SAL >= (SELECT SUM(EMP_SAL) FROM EMP WHERE DEPT_NO = EMP.DEPT_NO)));
Это определение мы обсудим в менее систематической манере, чем предыдущее. Отметим только наиболее интересные моменты. В части (3) столбец DEPT_EMP_NO (число служащих в отделе) определен на базовом типе INTEGER без значения по умолчанию, с запретом неопределенного значения и с проверочным ограничением, устанавливающем допустимый диапазон значений числа служащих в отделе. Еще одно проверочное ограничение этого столбца – (7) – вынесено на уровень определения табличного ограничения. Это ограничение устанавливает, что в каждой строке таблицы DEPT значение столбца DEPT_EMP_NO должно равняться общему числу строк таблицы EMP, в которых значение столбца DEPT_NO равно значению одноименного столбца данной строки таблицы DEPT.1) В части (5) для определения столбца  DEPT_TOTAL_SAL (объем фонда заработной платы отдела) используется домен SALARY2). Но при этом явно установлено значение столбца по умолчанию (отличное от значения по умолчанию домена), запрещено наличие неопределенных значений и введено дополнительное проверочное ограничение, определяющее нижний порог объема фонда заработной платы отдела. Еще одно проверочное ограничение – (8) – вынесено на уровень определения табличного ограничения. Это ограничение устанавливает, что в каждой строке таблицы DEPT значение столбца DEPT_TOTAL_SAL должно быть не меньше суммы значений столбца EMP_SAL во всех строках таблицы EMP, в которых значение столбца DEPT_NO равно значению одноименного столбца данной строки таблицы DEPT.3) Обратите внимание на определение столбца  DEPT_MNG – часть (6). Этот столбец объявляется внешним ключом таблицы DEPT. Но мы хотим сказать больше. У отдела могут временно отсутствовать руководители, поэтому в столбце допускаются неопределенные значения. Но если у отдела имеется руководитель, то он должен являться руководителем только этого отдела. На первый взгляд можно было бы воспользоваться ограничением столбца UNIQUE. Но такое ограничение допускало бы наличие неопределенного столбца DEPT_MNG только в одной строке таблицы DEPT, а мы хотим допустить отсутствие руководителя у нескольких отделов. Поэтому потребовалось ввести более громоздкое проверочное ограничение столбца.
По поводу двух приведенных определений базовых таблиц у читателей могут возникнуть два вопроса:
  • (a) почему проверочное ограничение (9) в первом определении и проверочные ограничения (7) и (8) во втором определении вынесены из определений соответствующих столбцов, хотя формально являются именно ограничениями столбцов?
  • (b) почему ограничению (9) в первом определении присвоено явное имя, а ограничения (7) и (8) во втором определении оставлены безымянными?



На первый вопрос можно ответить следующим образом. Да, эти ограничения можно было бы включить в определения столбцов. Это дело вкуса. Но все три ограничения являются очень важными с точки зрения организации таблиц в целом. Поэтому лучше показывать их на уровне определения табличных ограничений.
Вот ответ на второй вопрос. Ограничение (9) в первом определении и ограничения (7) и (8) во втором определении внешне похожи, но сильно отличаются по своей сути. Ограничения (7) и (8) связаны с агрегатной семантикой столбцов DEPT_EMP_NO и DEPT_TOTAL_SAL таблицы DEPT. Отмена ограничений изменила бы смысл этих столбцов. Ограничение (9) является текущим административным ограничением. Если руководство предприятия примет решение разрешить использовать в одном проекте более 50 служащих, ограничение можно отменить без изменения смысла столбцов таблицы EMP. Имея это в виду, мы ввели явное имя ограничения (9), чтобы при необходимости имелась простая возможность отменить это ограничение с помощью оператора ALTER TABLE.
Наконец, определим таблицу PRO.
(1) CREATE TABLE PRO ( (2) PRO_NO PRO_NO PRIMARY KEY, (3) PRO_TITLE VARCHAR(200)DEFAULT 'No title' NOT NULL, (4) PRO_SDATE DATE DEFAULT CURRENT_DATE NOT NULL, (5) PRO_DURAT INTERVAL YEAR DEFAUL INTERVAL '1' YEAR NOT NULL, (6) PRO_MNG EMP_NO UNIQUE NOT NULL REFERENCES EMP ON DELETE NO ACTION, (7) PRO_DESC CLOB(10M));
Столбец PRO_SDATE содержит дату начала проекта, а столбец PRO_DURAT – продолжительность проекта в годах. В этом определении имеет смысл прокомментировать часть (6). Мы считаем, что если отдел, по крайней мере временно, может существовать без руководителя, то у проекта всегда должен быть менеджер. Поэтому определение столбца  PRO_MNG является гораздо более строгим, чем определение столбца  DEPT_MNG в таблице DEPT. Сочетание ограничений UNIQUE и NOT NULL при отсутствии значений по умолчанию приводит к абсолютной уникальности значений столбца PRO_MNG. Другими словами, этот столбец обладает всеми характеристиками первичного ключа, хотя объявлен только как возможный ключ. Кроме того, он объявлен как внешний ключ с действием при удалении строки таблицы EMP с соответствующим значением первичного ключа NO ACTION, запрещающим такие удаления. В совокупности это гарантирует, что у любого проекта будет существовать менеджер, являющийся служащим предприятия. В части (5) столбец PRO_DESC (описание проекта) определен как большой символьный объект с максимальным размером 10 Мбайт.
